LAB6A_Buondonno-Contiguglia_condizioni dell'edificio legato alla esposizione

Nella Delivery 2 avevamo verificato le condizioni di esposizione solare di un edificio con il programma Formit 360 e con l'ausilio della macchina fotografica. Nella suddetta analisi ci eravamo accorti che la facciata principale dell'edificio, essendo esposta a nord, ricevesse una illuminazione diretta solamente durante le primissime ore del mattino (circa fra le 06:00 e le 07:00), in alcuni periodi dell'anno (ad esempio a giugno).

Abbiamo dunque pensato che l'alto basamento in materiale lapideo compatto, che corre lungo tutto il fronte nord dell'edificio, sia stato progettato in ragione del fatto che le superfici prossime al terreno tendano a restare più a lungo umide, durante i periodi di pioggia, se scarsamente irraggiate.

Dalle foto possiamo notare che le parti che non sono interessate da questo rivestimento (nell'esempio la cornice delle aperture del primo piano) sono tra le poche su cui sono manifesti fenomeni di degrado (distacco dell'intonaco), mentre nelle parti con il basamento sono presenti solo depositi terrosi.

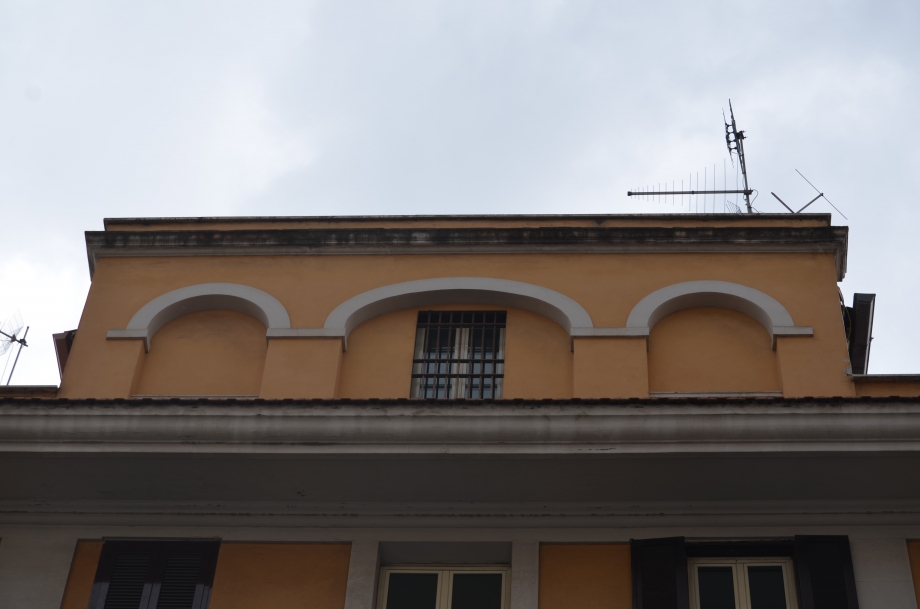

La facciata esposta a Nord inoltre presenta dei depositi e delle muffe, che si concentrano più che altro sotto le parti aggettanti, anche quelle con profondità molto ridotta. In particolare delle macchie di colore scuro, come mostra la foto, interessano la parte inferiore del “coronamento”.

In alto una vista della facciata esposta a nord; in basso un dettaglio

Per quanto concerne le facciate ad est ed ovest, queste sono abbastanza ombreggiate, grazia alla presenza di vegetazione e del ponte della ferrovia. L’irraggiamento cui sono soggette non dovrebbe quindi essere eccessivo. Il tipo di degrado maggiormente presente su queste facciate è dovuto a fenomeni di dilavamento delle superfici, che generano delle macchie scure sulle superfici. Sono molto presenti anche cavillature dell’intonaco le quali spesso sono causate dal ritiro igrometrico del materiale, ma possono anche essere generate dal dilavamento stesso, da infiltrazioni, notevoli variazioni termiche ( sole - pioggia - sole; ombra - sole - vento), ecc.

In alto un dettaglio della facciata esposta ad est; in basso una vista della facciata esposta a ovest

Successivamente abbiamo svolto una analisi della irradiazione solare tramite Formit 360 Pro, annuale e per picco mensile nei mesi di giugno e dicembre

Solar Analysis - Annuale

Solar Analysis - Picco Mensile - Giugno

Solar Analysis - Picco Mensile - Dicembre

Dall'analisi si vede chiaramente come la facciata esposta a nord sia scarsamente irraggiata
