PROGETTO ESAME
Avendo preso coscienza che il mio precedente progetto non rispecchiava molto i criteri del corso e ciò che io mi ero prefissata di realizzare, ho voluto cambiare il tutto con dei sistemi modulari ad incastro molto più semplici da realizzare anche nel Fab Lab e sicuramente più economici.
La linea fondamentale con cui ho realizzato i sistemi, oltre alla parametricità, è stata quella della doppia, a volte anche tripla, funzione degli stessi in modo da non rendere mai statico lo spazio del parco che viene vissuto. Così che all'occorrenza, nel parco si svolgono vari eventi, un tavolino può diventare una seduta, perfino una fioriera se si pensa che il suo essere sia in un qual senso finito può essere ribaltata e divenire una seduta; questo è un aspetto che mi ha affascinato molto, il creare attraverso semplici incastri varie funzioni ad un elemeno e la condivisione che si può creare attraverso questo.
Il sistema seduta Large e small è composto da :
2 PEZZI sagomati in MULTISTRATO MARINO Sp. 2 cm (nella figura sono riportate le dimensioni)
2 PEZZI quadrati in MULTISTRATO MARINO Sp. 2 cm (nella figura sono riportate le dimensioni)
28 STECCHE 50 cmx 3 cm in MULTISTRATO MARINO Sp. 2 cm
MONTAGGIO (successivamente illusrato)
Il sistema Book Crossing/panchina è composto da :
(è preferibile accoppiare sempre il book crossing al sistema fioriera per compensare l'eventuale sbilanciamento che il peso dei libri potrebbe creare, quindi è previsto sul lato destro del sistema book crossing due striscie di velcro adesivo)
2 PEZZI sagomati in MULTISTRATO MARINO Sp. 2 cm (nella figura sono riportate le dimensioni)
2 PEZZI rettangolari in MULTISTRATO MARINO Sp. 2 cm (nella figura sono riportate le dimensioni)
2 PEZZI quadrati in MULTISTRATO MARINO Sp. 2 cm (nella figura sono riportate le dimensioni)
2 Pezzi quadrati aventi funzione di mensola MULTISTRATO MARINO Sp. 2 cm (nella figura sono riportate le dimensioni)
20 STECCHE 50 cmx 3 cm in MULTISTRATO MARINO Sp. 2 cm
MONTAGGIO (successivamente illusrato)

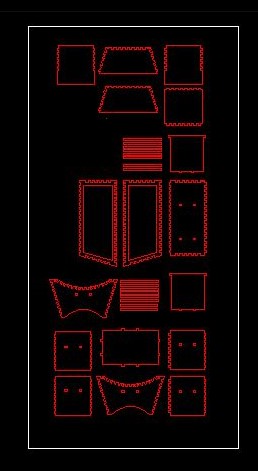

Successivamente ho esportato le famiglie in un dwg, in scala 1:10, per creare su un foglio di cartolegno 900 mm x 600 mm x 2 mm tutti i pezzi per la stampa laser fatta al Fab Lab, realizzando così i modelli in scala ridotta.
Di seguito sono riportare le varie composizioni che i sistemi possono assumere donando dinamicità e versatilità a ciò che può esserci di statico in un parco.
Ho poi disposto i pezzi in scala reale su dei pannelli 244 cm x 122 cm di compensato marino sp. 2 cm (costo 40.00 €/cad circa) per vedere il costo di ogni singolo sistema :
SISTEMA SEDUTA LARGE/SMA LL : COSTO 40.00 € (solo fornitura di foglio multistrato, taglio e montaggio esclusi)
SISTEMA SEDUTA/FIORIERA : COSTO 40.00 € (solo fornitura di foglio multistrato, taglio e montaggio esclusi)
SISTEMA BOOK CROSSING/SEDUTA : COSTO( 40.00€ un foglio + 1/4 di foglio 10.00 € )= 50.00 € (solo fornitura di foglio multistrato, taglio e montaggio esclusi)
SISTEMASEDUTA in tessuto/TAVOLINO : COSTO 30.00 € foglio multistrato (solo fornitura di foglio multistrato, taglio e montaggio esclusi) + tessuto in juta 50 cm x 1.80 m (305 gr/mq altezza 290 cm,circa 9.00 € al ml) 9.00 € + due aste in legno o in acciaio (per giro tessuto) =
COSTO TOT 50.00 €
Quindi la somma dei costi per la realizzazione dei 4 sistemi è approssimato a 200 € di sola fornitura.
